Bo CNC-stroj obdelavo izvedel brez težav?

Ko programer pripravi obdelavo zahtevnega kosa, pot orodja na zaslonu še ne pove vsega. Orodje se lahko približa vpenjalu, os stroja doseže mejo hoda ali pa se med premikom pojavijo razmere, ki jih pregled samega modela izdelka ne razkrije. Napaka na stroju pomeni izgubljen čas, lahko pa tudi poškodovano orodje ali obdelovanec.

Zato je smiselno obdelavo preveriti v digitalnem modelu dejanskega CNC-stroja. Takšen model vključuje njegovo kinematiko ter predvideno postavitev orodij, surovca in vpenjal. Programer lahko vnaprej vidi, kako bo stroj izvedel pripravljeni program.

Več kot animacija poti orodja

Digitalni dvojček v tem primeru ni le privlačna podoba stroja. Pri simulaciji mora odražati konfiguracijo, ki jo bo delavnica uporabila tudi v resnici. Če je vpenjalo v modelu na napačnem mestu ali če podatki o orodju niso pravilni, je tudi rezultat preverjanja manj zanesljiv.

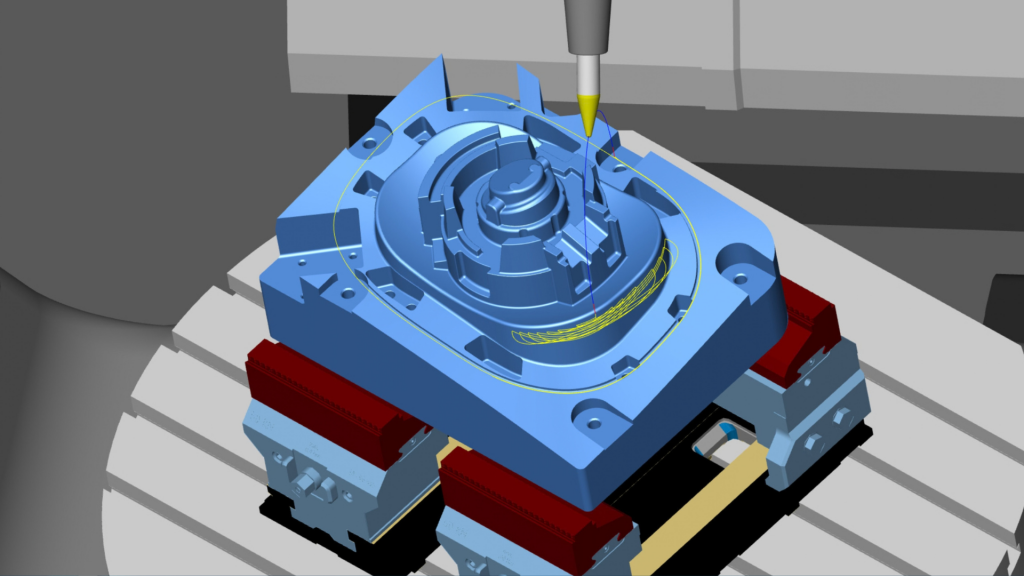

Za takšno preverjanje obstajajo rešitve, ki združujejo simulacijo NC-kode in model stroja. Ena od njih je hyperMILL VIRTUAL Machining Center: upošteva podatke iz CAM-programiranja ter obdelavo prikaže skupaj s surovcem, obdelovancem, orodjem, držalom in vpenjalnimi elementi. Programer tako poleg poti orodja preveri tudi premike delov stroja med posameznimi koraki.

Kje se pokažejo težave?

Pri petosni obdelavi se lahko položaj orodja in vrtenje osi med delom precej spreminjata. Programer zato preveri približevanje obdelovancu, odmik orodja, prehode med operacijami in morebitne trke z vpenjalom. Sistem omogoča tudi pregled omejitev osi ter odstranjevanja materiala.

Če se pojavi opozorilo, lahko programer popravi postopek, vpenjanje ali izbor orodja, nato pa simulacijo ponovi. Posebej koristno je preverjanje NC-programa, ki bo namenjen stroju, ne zgolj prvotno izračunane poti v CAM-okolju.

Varna pot še ni nujno najhitrejša

Simulacija pa ni namenjena samo iskanju trkov in napak. Ko programer vidi celoten potek obdelave, lahko prepozna tudi dele poti, ki jih je mogoče optimizirati in s tem pospešiti proizvodni proces.

To so lahko nepotrebno dolgi premiki med posameznimi operacijami, neoptimalni pristopi in odmiki orodja ali drugi povezovalni gibi, pri katerih stroj ne obdeluje materiala. Z ustrezno optimizacijo je mogoče določene poti skrajšati in zmanjšati čas, ki ga stroj porabi za premike brez dejanske obdelave.

Pri ponavljajoči se ali serijski proizvodnji se lahko že manjši časovni prihranek pri posameznem ciklu skozi večje število izdelanih kosov sešteje v pomemben prihranek proizvodnega časa.

Digitalni model tako pomaga odgovoriti na dve vprašanji: Ali bo program izveden varno in ali ga je mogoče izvesti učinkoviteje?

Kaj mora biti v digitalnem modelu pravilno?

Korist simulacije je odvisna od kakovosti vhodnih podatkov. Delavnica mora uskladiti model stroja z njegovo dejansko opremo, knjižnico orodij, dolžinami držal in načinom vpenjanja. Pomembna je tudi ustrezna povezava med CAM-postopkom in končno NC-kodo za izbrano krmilje.

Ko se konfiguracija stroja ali vpenjala spremeni, je treba virtualno pripravo posodobiti. Simulacija tako postane del urejenega proizvodnega postopka, ne enkraten ogled animacije.

Preverjanje pred zagonom, ne sprotni nadzor

Izraz digitalni dvojček pogosto povezujemo z živimi podatki s proizvodnega stroja. Tukaj je njegova glavna naloga drugačna: virtualno preverjanje in optimizacija načrtovane obdelave pred zagonom.

Simulacija lahko odkrije številne napake v pripravi in pomaga izboljšati potek obdelave, vendar ne nadomesti pravilne nastavitve stroja, preverjanja dejanskega vpetja in nadzora operaterja.

Pri dragih surovcih ali dolgotrajnih obdelavah ima tak pregled posebno težo. Če ekipa težavo najde že pri pripravi programa ali vnaprej skrajša nepotrebne premike, lahko izboljša proces brez poseganja v tekočo proizvodnjo. Digitalni dvojček tako ne pomaga le pri varnejšem prvem kosu, ampak tudi pri učinkovitejši izrabi CNC-stroja in krajšanju časa obdelave.

Več lahko najdete na www.3way.si. (P.R.)
