Sony Semiconductor Solutions najavlja nov 8K slikovni senzor

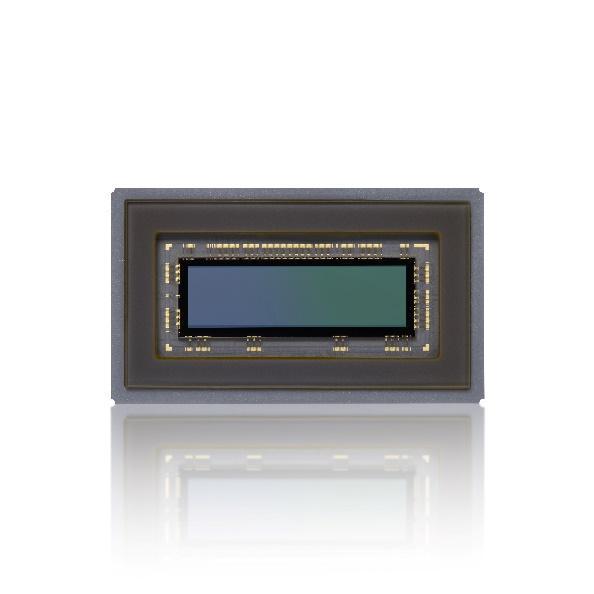

Odlikujejo ga horizontalna ločljivost 8K, široko razmerje stranic, globalni zaklop ter efektivna ločljivost 16,41 milijona slikovnih pik. Senzor IMX901 podpira objektive z nastavkom C, ki je široko zastopan v industrijskih aplikacijah, ter nudi visoko kakovost slike in visoko hitrost delovanja, s čimer bo lahko pomagal rešiti številne industrijske izzive.
Novi senzor kompaktnih mer zagotavlja visoko ločljivost in široko vidno polje s horizontalno ločljivostjo 8K in vertikalno ločljivostjo 2K. Poleg tega je opremljen s tehnologijo globalnega zaklopa Pregius STM z edinstveno strukturo slikovnih pik za nizko raven šuma, visoko kakovost slike, visoko hitrost delovanja ter upodabljanje brez popačenj.
Hkrati bo SSS ponudil tudi slikovni senzor IMX902 s horizontalno ločljivostjo 6K, vertikalno ločljivostjo 2K in približno 12,38 milijona efektivnih slikovnih pik. Tudi ta je opremljen s tehnologijo globalnega zaklopa.
Oznaka modela |
Načrtovana dobava vzorčnih izdelkov |
IMX901 zložen slikovni cenzor CMOS tipa 1.4 (diagonale 22,7 mm) s 16,41 milijona efektivnih slikovnih pik*1 |
Julij 2024 |
IMX902 zložen slikovni cenzor CMOS tipa 1.1 (diagonale 17,5 mm) z 12,38 milijona efektivnih slikovnih pik*1 |
September 2024 |
*1 Na podlagi metode navajanja efektivnih slikovnih pik slikovnega senzorja.
V sodobnih logističnih sistemih, kjer tekoči trakovi postajajo vse širši in hitrejši, se vse bolj povečuje povpraševanje po slikovnih senzorjih, ki lahko razširijo območje zajema slike za branje črtnih kod ter izboljšajo zmogljivost in učinkovitost upodabljanja.

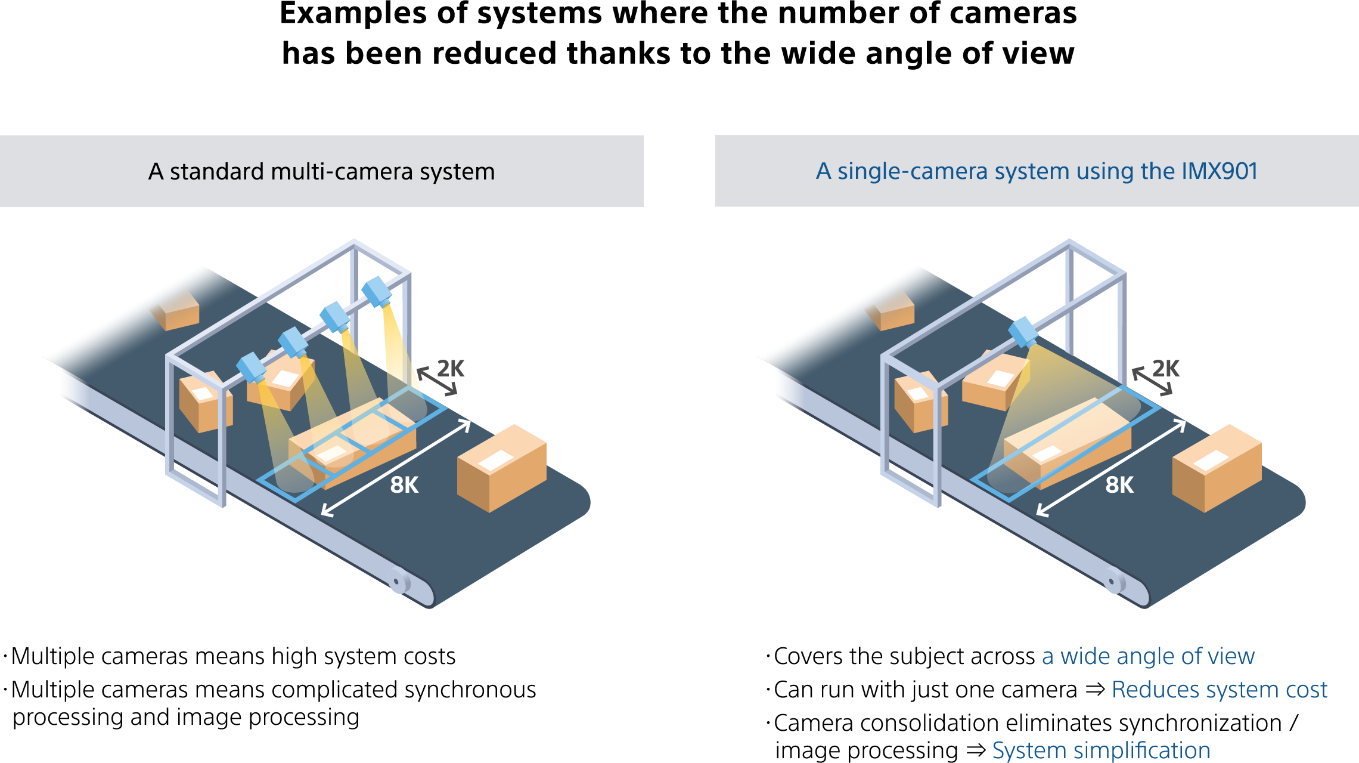

Običajno je treba za zajem pogleda na celoten tekoči trak uporabiti sisteme z več kamerami, kar pomeni višje stroške.
Medtem lahko ena sama kamera, opremljena z novim, danes najavljenim senzorjem, zajame širok horizontalen pogled območja, kar pomaga zmanjšati število kamer in znižati stroške. Poleg tega novi slikovni senzor z izvirno strukturo Pregius S in osvetlitvijo iz ozadja zagotavlja visoko hitrost zajema slike v visoki kakovosti in brez popačenj. Dinamični razpon, ki presega 70 dB, omogoča jasen zajem hitro premikajočih se objektov s hitrostjo 134 sličic na sekundo.*2
Slikovni senzor, ki lahko slike hitro in z visoko kakovostjo zajema v širokem razmerju stranic, je mogoče uporabiti za branje črtnih kod na tekočih trakovih v logističnih centrih, za pregledovanje predmetov s strojnim vidom z namenom odkrivanja še tako majhnih nepravilnosti in prask ter za druge aplikacije.
*2 Pri 10-bitnem izhodu.
Glavne lastnosti
- Široko razmerje stranic in horizontalna ločljivost 8K omogočata širokokotni zajem slike z visoko ločljivostjo.
- Dinamični razpon 70+ dB in visoka nasičenost za nizko raven šuma in visoko kakovost slike.
- Zajem s 134 sličicami za sekundo za jasno sliko hitro premikajočih se objektov
- Podpora za različne izhodne vmesnike (združljivost z vmesniki SLVS-EC™, MIPI, SLVS).
SLVS-EC logotip
Novi senzor je opremljen z vmesnikom SLVS-EC ter podpira hitrost prenosa podatkov do 9,5 Gb/s na podatkovni pas,*3 kar omogoča zajem slik z visoko hitrostjo in ločljivostjo. Zaradi velike prepustnosti posameznega podatkovnega pasu je tako mogoče zmanjšati število podatkovnih pasov in razširiti možnosti sistemov FPGA. Poleg običajnega vmesnika SLVS za industrijske kamere slikovni senzor podpira tudi vmesnik MIPI za prilagodljivo podporo različnim konfiguracijam sistemov kamer po meri uporabnika.
*3 Podatek, veljaven za junij 2024.
Za več podrobnosti obiščite naslednje spletne strani:
Spletna stran s predstavitvijo senzorjev IMX901 in IMX902: https://www.sony-semicon.com/en/products/is/industry/gs/imx901-902.html
Tehnologija globalnega zaklopa: https://www.sony-semicon.com/en/technology/industry/pregius.html
Visokohitrostni vmesnik SLVS-EC : https://www.sony-semicon.com/en/technology/is/slvsec.html
Ključne tehnične lastnosti
Oznaka modela |
|
IMX901-AMR/AQR |
IMX902-AMR/AQR |
Velikost slike |
|
Diagonala 22,7 mm (tip 1.4) |
Diagonala 17,5 mm (tip 1.1) |
Efektivne slikovne pike |
|
8016 (H) × 2048 (V)
pribl.16,41 milijona slikovnih pik |
6048 (H) × 2048 (V)
pribl. 12,38 milijona slikovnih pik |
Velikost celice enote |
|
2.74 μm (H) × 2.74 μm (V) |
|
Hitrost zajema |
Vse slikovne pike |
10bit: 134 sličic na sekundo 12bit: 91 sličic na sekundo |
|
Vhodna frekvenca |
|
37,125 MHz / 74,25 MHz / 6–27 MHz (samo MIPI) |
|
Napajanje |
|
1,1 V, 1,8 V, 2,9 V, 3,3 V |
|
Način zaklopa |
|
Globalni zaklop |
|
Izhodni vmesnik |
|
SLVS-EC: 4 / 2 / 1 podatkovni pas SLVS: 8 / 4 / 2 podatkovna pasova MIPI D-phy: 4 / 2 / 1 podatkovni pas |
|
Barve |
|
Monokromatsko/Bayer |
Monokromatsko/Bayer |
Izvedba |
|
Keramična izvedba (LGA) Velikost: 38 mm × 22 mm |
|
Opomba: Pregius S, SLVS-EC in pripadajoči logotipi so registrirane blagovne znamke ali blagovne znamke podjetja Sony Group Corporation ali z njim povezanih podjetij.
